本日はスズキ ワゴンＲスティングレイ
ナビ・バックカメラ・ドライブレコーダの取付です。

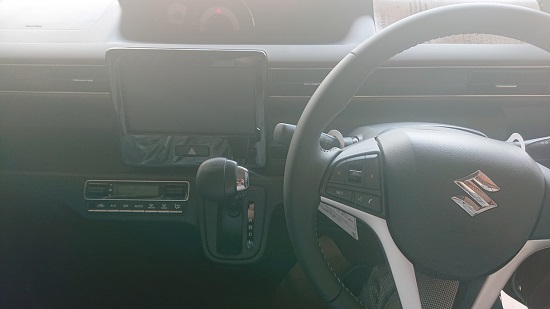

今回のナビは7インチワイドなので、フェイスパネルはそのまま使えます。
作業しやすいようにバラしていきます。パネル廻りは養生、シフトノブ廻りには傷つき防止のウエスを敷きます。
バックカメラから取付けていきます。

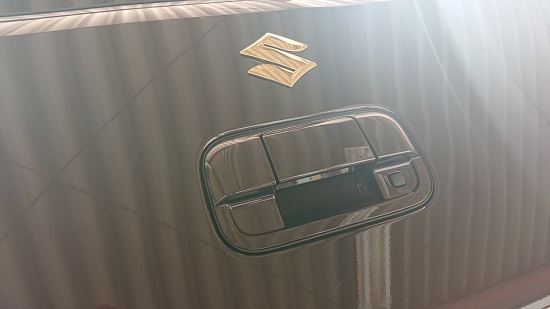

まずはバックカメラ用のドアハンドルと交換するのでこのハンドルは外します。
ハンドルのワイヤーとスマートスイッチのハーネスを抜いてからボルト3本を外します。

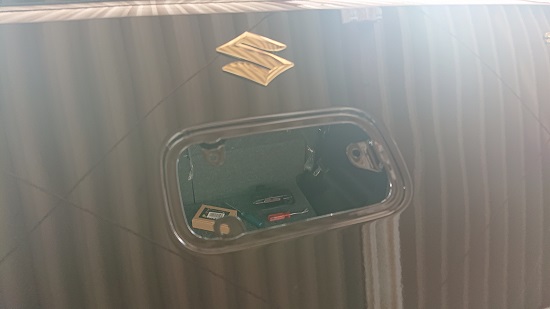

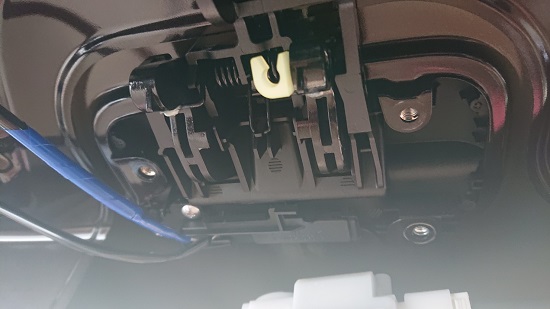

外れました。
外したドアハンドルは使わないですが、一応お客様にお返しするので傷つかないよう保管。
次はカメラの組みつけ。

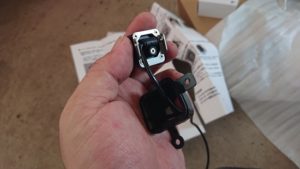

今回は社外イクリプス製のカメラを使うので純正の取付穴に合うよう加工が必要です。

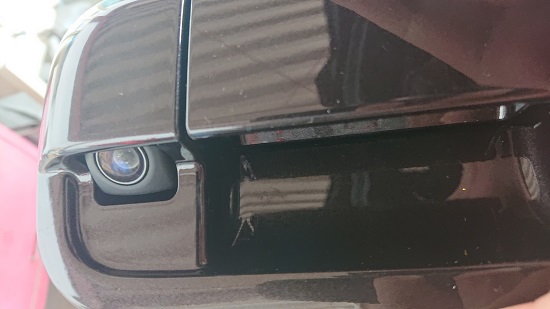

うまく収まりました。
細かい角度調整などはナビと接続してから行います。

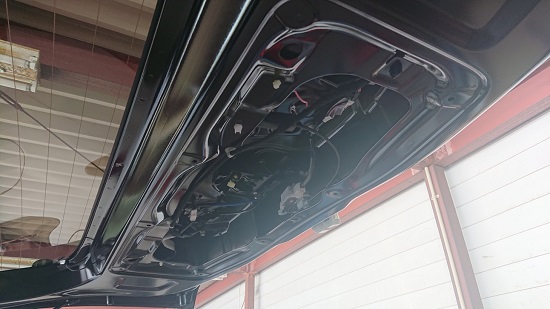

カメラを仮固定したら配線をバックドア内から車内に通します。

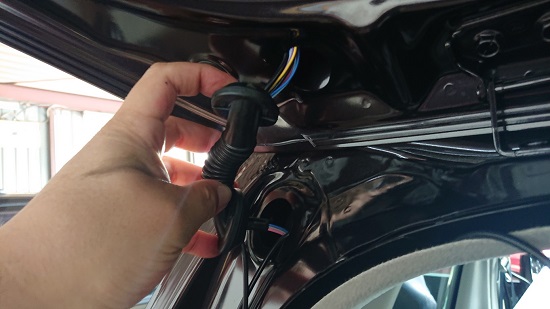

純正ハーネス等にタイラップ、スポンジテープ等で固定しながら鉄板の中を通していきます。
ドアヒンジ部まで通したら蛇腹ホースの中を伝い室内に通します。
無理なく配線に負荷がかからないよう慎重に。
カメラ配線の次はＴＶアンテナとドライブレコーダの設置。今回はナビ連動型のレコーダなのでカメラにモニターがありません。

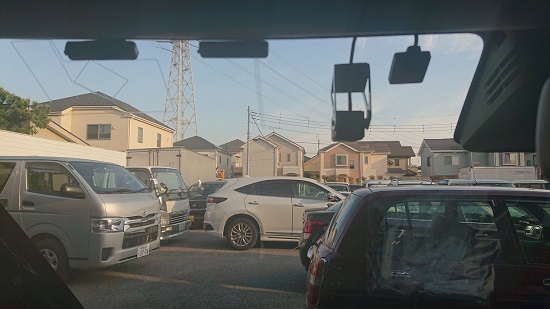

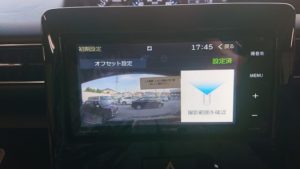

仮固定したらナビの起動確認とドライブレコーダ・バックカメラの角度調整をします。
ちなみにイクリプスのワイドナビは配線がトヨタ専用になっているので全て切断しスズキ車用に作り直しました。

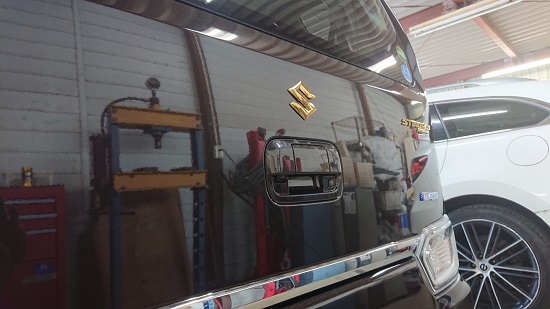

バックカメラも微調整しバッチリです。
このバックカメラは後方のドライブレコーダの役割も兼ねているそうでビックリしました。もちろん動作もOKです。
すべての作動確認・各種設定後、車内を復元して終了です。
ありがとうございました。
